技术白皮书

一、项目整体情况

（一）项目建设内容：

采购安装手动式密集书架603.3立方米。

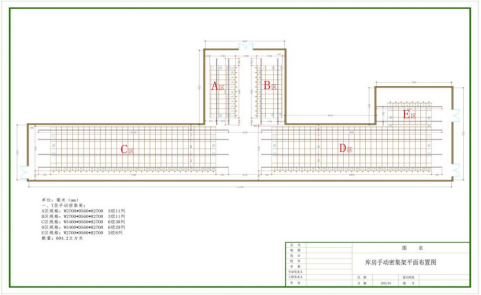

（二）项目实施地点：

长安校区7号楼图书馆一层101室。（下图红色区域）

二、项目建立目标：

密集书库密集书架设备方案设计应以提升图书存储量为主，并加强对图书系统化管理，应综合考虑“稳定性、易用性、安全性、规范性、经济性”等前提下，体现密集书库的高效、安全及便捷等功能。

（一）密集书架稳定性：

运行稳定、可靠的密集书架是依据DA/T 7-1992《直列式档案密集架》要求，对产品各部件进行设计、制造和检验。双面搁板均布负载80Kg，24h卸载后，不有裂纹及永久变形，架体、立柱不有明显变形，架体不产生倾倒现象。

（二）密集书架易用性：

密集书架在满载时，每列都操纵自如，不有阻滞现象，每节密集架手摇力不超过12kg。

（三）图书安全性：

密集书架顶部设有防尘装置，列与列之间装有磁性密封条，形成两列间的全封闭，门面列装有锁具和制动总锁装置，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部设有防鼠、防倾倒装置，因而整个架体具有良好的防尘、防鼠、防潮、防火、防盗和保密功能。

（四）项目经济性：

整体方案设计充分考虑项目需求和密集书库实际现状，力求达到最佳性能价格比和最优方案的平衡点。以需求为导向，紧紧围绕项目整体要求，充分满足使用需求。

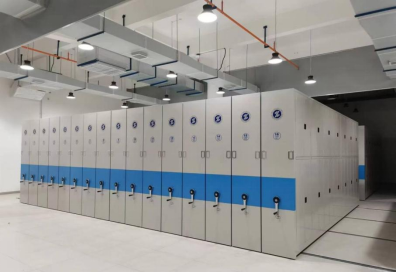

手动密集架实拍照片（图片仅供参考）

五、项目采购产品规格及符合标准

（一）产品规格：

A区规格：W2700*D560*H2700，3组11列；44.91m³

B区规格：W2700*D560*H2700，3组11列；44.91m³

C区规格：W5400*D560*H2700，6组30列；244.95m³

D区规格：W5400*D560*H2700，6组29列；236.78m³

E区规格：W2700*D560*H2700，3组8列；32.66m³

（二）符合标准：

1.DA/T 7-1992 直列式档案密集架。

2.GB/T 13667.3-2013 钢制书架，第3部分:手动密集书架。

三、项目采购产品技术要求

（一）产品各部件技术要求：

密集书架主体主要由底盘、传动机构和架体（包括立柱、挂板、搁板、顶板、门板及侧护板等）等部分组成。架顶设有防尘装置，具有良好的防尘功能；列与列之间装有抗老化橡塑磁性密封条，形成两列间的全封闭，门面列和中间移动列分别装有锁具和制动装置，每组密集架闭合后可用总锁锁住，形成一个封闭的整体，各列移开后可单独制动，确保人员安全，底部设有防鼠、防倾倒装置，因而整个架体具有良好的防尘、防鼠、防潮、防火、防盗和保密功能。

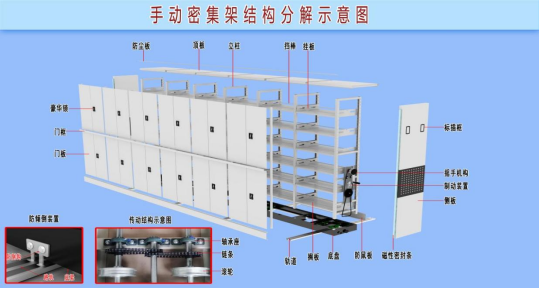

手动密集架结构分解示意图（图片仅供参考）

1.轨道：利用预埋原轨道。

2.底盘：采用3.0mm优质冷轧钢板一体成型工艺，底梁由上段、中段和下段三个部分组成，中段向外凸出形成M型加强筋结构（M型加强筋：筋宽40mm，筋高18mm，M筋正面的内弧筋R10mm）。底盘采用M型加强底梁，具有防鼠功能，无需安装防鼠板，简化了底盘装配过程，并且提高了底盘的承载能力，刚性好，不易变形。底盘采用分段焊接后整体组装式，连接牢固、运输、安装方便，底梁下设有防倾倒装置，底盘两端封头横梁与纵梁牢固焊接，在直角处上、下两平面均焊上三角形加强板，有效保证底盘架体不扭曲、错位、变形，密集架在轨移动轻便、平滑、平整。

3.传动机构：主要由精铸滚轮、传动轴、连接管、调心轴承、精密滚子摩托车链条，机械式自脱超越离合摇手体、精制链轮等零（部）件组成。为保证驱动任何一列均可轻便、平稳整体移动，采用中轴带动双轴传动方式，开启移动平稳、灵活、运转自如、无阻滞、不打滑、摇力轻，不得有失灵现象。经过多级速比（传动比为1:6），即保证移动速度，又保证手柄摇力符合国家标准，每列标准摇力不大于12N。手柄摇动时能自动挂挡，当密集架处于从动或不动状态时，摇柄自行停于垂直位置，手柄可折叠，避免了通行障碍。

（2）传动轴：采用Φ20mm，45#实心圆钢，加工精度为3.2，经热处理调质。

（3）链轮：采用链轮为45#钢，经锻压精密加工成型，回火去除应力，加工车、滚齿、去毛齿、齿部经高频淬火。

（4）轴承：采用P204 E级调心轴承，永久密封及润滑。

（5）链条：采用节距12.7摩托车滚子链条。

4.立柱：采用1.5mm优质冷轧钢板，截面尺寸为50×39mm±1mm。立柱正面压制梯形槽，槽宽35mm×深2mm，允许尺寸公差±0.5mm,槽内压制一次成型中式云纹筋，背面采用R3mm圆弧角过渡，一次挤压成D形封闭口，截面尺寸为8×7mm，允许尺寸公差±1mm，立柱两侧均匀冲裁挂钩孔，孔距为54mm，允许尺寸公差±1mm，使搁板层数和间距可按需调整，挂钩孔向内拉伸成腰形凹槽，外形尺寸为38×12mm，槽深2mm,允许尺寸公差±0.5mm，侧面距边8mm处均压制两条加强圆筋，筋宽5mm，深1.5mm,允许尺寸公差±0.5mm。加强型立柱构造新颖、立体感强、外形优美，承重能力强，刚性足。

5.搁板：采用1.0mm优质冷轧钢板,搁板防惯性滑落设计，九折弯一体成形工艺，两侧形成15mm宽内封闭式矩形口，允许尺寸公差±1mm。搁板正面压制两组圆筋，每组压筋数3条，主筋尺寸5×2.5mm，辅筋尺寸3.6×1.8mm，两侧各压制两根加强筋，筋尺寸3×1.5mm，允许尺寸公差±1mm。搁板内侧厚度23mm，外侧面厚度27mm，允许尺寸公差±1mm。防惯性封口搁板外观新颖、刚性足，增加了搁板承重能力，可有效防止架体运行过程中由于惯性而导致档案外移而掉落，保护档案的安全。

6.挂板及顶板:

（1）挂板采用1.0mm优质冷轧钢板，数控一体冲压成型，中间有两个台阶加强孔，孔上下位置共设四根圆筋，挂板上下端直角折弯，并冲有四个凸槽，使搁板嵌置于弯边凸肩上，组装后平整、牢固。承重性好，外观新颖，可防止搁板前后窜动，通用性互换性好。

（2）顶板采用1.0mm冷轧钢板，数控一体成型工艺。

7.门框及门板：采用1.0mm冷轧钢板，采用数控折弯一体成型工艺，四面翻边结构，折弯成型厚度23mm±1mm，背面两边带封边，可有效的将门轴和锁栓隐藏，锁孔用锁盖封住，门面平整，背面整体感强。

8.门面锁具：采用双环三级管理锁，规格：大环∮85/78mm，小环∮21.5/19mm；中心距：50.5mm ，锁厚30mm；黑色双环锁盘，带限位卡簧装配；闪电型镀铬扣手，可顺时、逆时针旋转45°，开关方便、定位准确；锌合金压铸锁，镀镍黄铜钥匙，具有三级管理功能。

9.侧板：采用1.0mm优质冷轧钢板。侧板采用五面四翻边三段式结构，中段(部)正面压塔包。塔底尺寸长宽为15mm，允许尺寸公差±1mm；塔顶尺寸长宽为3mm，塔高为3mm，允许尺寸公差±0.5mm；塔包间中心距为50mm，允许尺寸公差±1mm。侧板款式新颖、结构独特、造型美观，强度高，正面按压不变形，正面印制学校校徽LOGO。

10.挂钩挡棒：采用1.0mm优质冷轧钢板一体成型而成，四折弯，挂钩挡棒成型14×14mm，允许尺寸公差±1mm，挡棒三面各压一条筋，圆筋直径2mm，允许尺寸公差±0.5mm，挂钩挡棒采用凹槽式挂钩与挂板上孔位机械配合，紧密相连不易松动脱落，也不易导致挂板产生不可逆转的变形，安装便捷，挂钩挡棒外形美观，强度高。

11.磁性密封条：双磁性双边型固定一体式高强度橡胶密封条，外形尺寸宽40mm±2mm，厚度20mm，双磁性密封条中段采用四连体减震蜂窝结构，提升了密封条减震性能，前段自带双磁性矩形条，吸附能力更强，密集架合拢后，封闭性好。每列接触面均有缓冲及密封条，使架体具有良好的防震、防尘、防鼠、防光、防潮、防火功能。

12.防尘板：采用1.0mm冷轧钢板具有良好的防尘、防鼠、防光、防潮、防火功能。

13.防倾倒装置：采用4.0mm冷轧钢板冲压成型，该装置确保密集架在密集架运动过程中或静止状态下都能起到良好的防密集架倾倒的作用，从而确保人员、设备及财产安全。

14.总承传动系统和摇手机构：

（1）总承传动系统：双向超越离合器结构原理，手柄自由挂档脱落装置，采用多次变速设计。链轮为机械精加工而成，经锻压加工成型，回火除应力，链条采用摩托车链条，节距12.7，滚珠轴承采用省力型。每列带有制动装置，边列带有总锁结构。

（2）摇手机构：摇手采用钢、锌合金或其它材料，手柄可折叠。摇动任何一列，其它列的手柄保持静止不动，自动挂档设计，可单列或多列一起移动。

15.紧固件：45#、Q235－A标准化零件。

（三）表面工序技术要求：

密集架采用优质冷轧钢板精工制造，工件经除油、去锈、脱脂、表调、磷化、水洗等十三道工序前处理，采用国际最新流行的优质环保型高附着力的金属表面纳米抗菌塑粉静电自动喷粉，表面涂层高温固化而成，提高其防锈蚀和抗菌性能（大肠杆菌抗菌率≥99%，金黄色葡萄球菌抗菌率≥94%）。表面处理达到如下标准：光泽度为45-60%，冲击强度>60kg/cm2，涂膜厚度为60-70um，附着力达到Ⅱ级标准。各标准件、紧固件均进行防锈(镀锌)处理，表面光滑、平整，无尖角。

四、项目产品加工制造及安装性能要求

（一）产品加工制造要求：

1.密集书架架体外观设计美观大方，部件结构平整流畅，操作轻便，运行平稳。

2.密集书架整体采用八防设计要求：防火、防潮、防鼠、防光、防尘、防盗、防倒、防高温。

3.密集书架各零件、组合件表面处理光滑平整，不有尖角、凸起，不有影响外观和使用性能，组合件安装牢固，整个架体不晃动。

4.冲压、折弯表面不有裂痕，确保各零部件为良品。

5.密集书架零部件焊接部件要无虚焊，因焊接产生的变形矫正，焊痕打磨处理，焊痕表面均匀、平整。

6.密集书架颜色按用户要求，表面涂层平整光滑，色泽均匀一致，喷涂无死角；漆面均匀光滑、无划痕，外观不有流挂、渍痕、起粒、气泡、露底、剥落、伤痕等缺陷。

7.密集书架所有列闭合后，列与列整齐划一，平面度允许偏差正负3mm。

8.密集书架列与列之间缝隙均匀，安装密封条后不有空隙。

（二）产品安装要求：

在全负载的情况下，各列密集架运行自如，无阻滞现象，各构件和架体不会产生明显变形，架体不会产生倾斜现象。

（三）产品载重性能要求：

1.单面搁板上均布载重40Kg，双面均布负载80Kg，最大挠度为3mm，24h卸载后，不有裂纹及永久变形。

2.标准节（搁板）在全负载（每块单面搁板均布载重40Kg）的情况下，架体、立柱不有明显变形，架体不产生倾倒现象。

3.在全负载的情况下（每块单面搁板上均布载重40kg），各列密集架在手动或电动操作下，都运行自如，不有阻滞现象。

4.每标准节在全负载的情况下，承受沿X、Y轴两个方向额定载荷1/15的水平拉力作用，标准节不得翻倒。

5.在最高搁板中心离外沿5mm处，同时施加垂直力50kg和标准节额定载荷1/15的垂直力，架体不倾倒。

（四）产品除油、去锈处理工艺要求：

1.密集书架采用优质冷轧钢板精工制造，工件经除油、去锈、脱脂、表调、磷化、水洗等十三道工序前处理，采用国际最新流行色优质环保型高附着力的金属表面纳米抗菌塑粉静电自动喷粉，表面涂层高温固化而成，提高其防锈蚀和抗菌性能（大肠杆菌抗菌率≥99%，金黄色葡萄球菌抗菌率≥94%）。架体外观设计要求精美，线条流畅，与馆库装修风格协调一致；库房设备布置整洁美观；架体操作轻便灵活，运行平稳，具有良好的防盗、防光、防高温、防火、防潮、防尘、防鼠、防虫功能。

2.表面处理达到如下标准：光泽度为45-60%，冲击强度>60kg/cm2，涂膜厚度为60-70um，附着力达到Ⅱ级标准。各标准件、紧固件均进行防锈(镀锌)处理，表面光滑、平整，无尖角。

（五）产品其他性能要求：

1.密集书架可沿导轨自如移动开合，便于查询、管理。

2.产品结构合理，多跨距多层距，且跨距、层距任意调整、任意组合、强度、牢固度稳定可靠；具有限位装置、防倾倒装置、防鼠装置、防尘装置等。

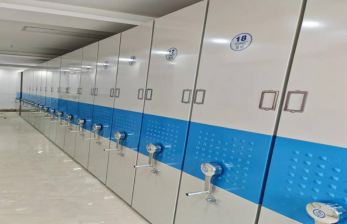

密集书库手摇式密集书架建成效果图（图片仅供参考）
